Abstracto:La detección de nivel de líquido de precisión en entornos industriales de alta presión, corrosivos o de alta temperatura exige componentes que mantengan la estabilidad dimensional y una flotabilidad constante. Este artículo examina los principios de ingeniería, las ventajas de los materiales y los aspectos de integración del sistema de una bola flotante a base de titanio diseñada para medidores de nivel de aletas magnéticas. La discusión cubre la estabilidad de la presión, la resistencia a la corrosión y el rendimiento comparativo con los materiales convencionales, y ofrece conocimientos técnicos para ingenieros y especialistas en adquisiciones.
1. El principal desafío de ingeniería en la medición del nivel de alta presión
La medición precisa del nivel de líquido en entornos industriales presenta un formidable desafío de ingeniería que se intensifica a medida que aumentan las presiones operativas. Los sensores de nivel tradicionales basados en flotadores a menudo tienen dificultades para mantener un rendimiento confiable cuando se los somete a presiones superiores a 10 MPa, donde la deformación del material, los cambios de flotabilidad y el desgaste mecánico pueden comprometer la integridad de la medición. ElBola flotante Ti 50,8*200 con mayor presiónaborda directamente estos desafíos mediante una combinación de selección avanzada de materiales y fabricación de precisión.
Cuando una bola flotante opera en un recipiente presurizado, se deben manejar cuidadosamente varios fenómenos físicos. La presión hidrostática ejercida sobre la superficie del flotador aumenta proporcionalmente con la profundidad y la presión del sistema, causando potencialmente cambios dimensionales que alteran las características de desplazamiento del flotador. Además, la densidad del fluido del proceso puede variar con la temperatura y la presión, afectando la fuerza de flotación que experimenta el flotador. Estos factores determinan colectivamente la precisión y repetibilidad de las mediciones de nivel.
Por lo tanto, los ingenieros que diseñan sistemas de medición de nivel deben considerar no solo la presión nominal de operación sino también toda la gama de fluctuaciones de presión, variaciones de temperatura y cambios de propiedades de los fluidos que ocurren durante la operación normal. La capacidad del flotador para mantener su perfil geométrico bajo estas condiciones variables es fundamental para obtener resultados de medición consistentes.
Estabilidad de presión
Mantiene la precisión dimensional bajo operación sostenida de alta presión, evitando deformaciones que podrían distorsionar las lecturas de nivel.
Tolerancia de temperatura
Exhibe una expansión térmica mínima, preservando las características de flotabilidad en amplios rangos de temperatura comunes en las industrias de procesos.
Durabilidad cíclica
Resiste la fatiga causada por ciclos de presión repetidos, lo que extiende la vida útil y reduce la frecuencia de mantenimiento en aplicaciones exigentes.
Consistencia de la medición
Ofrece respuestas de desplazamiento repetibles, lo que permite una indicación de nivel precisa en la que los operadores pueden confiar para el control de procesos críticos.
2. El titanio como material estratégico para la construcción de bolas flotantes

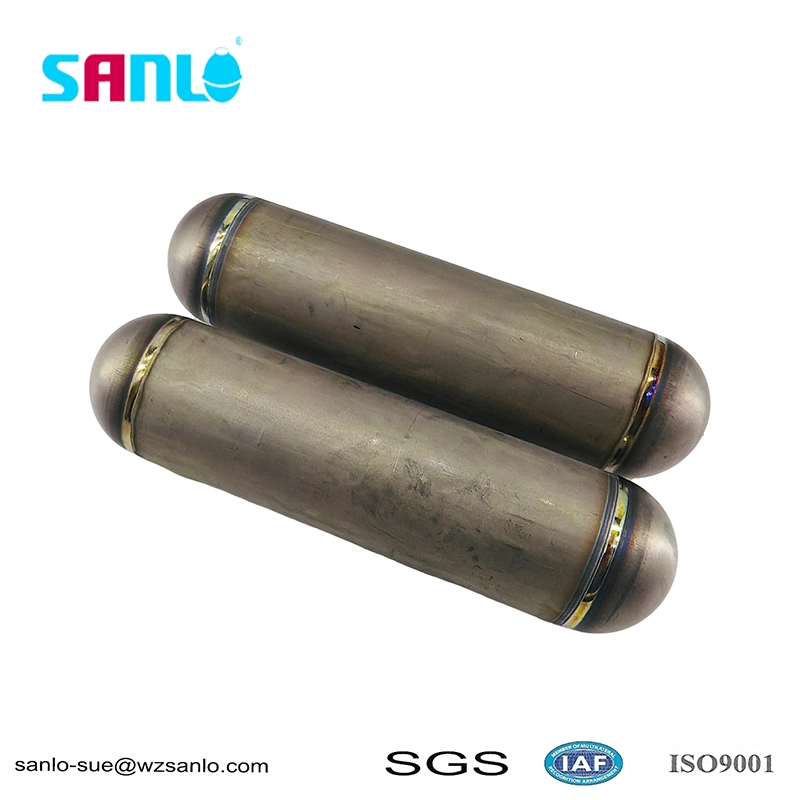

La selección del titanio como material principal para laBola flotante Ti 50,8*200 con mayor presióntiene sus raíces en la excepcional combinación de propiedades mecánicas y químicas del metal. El titanio ofrece una relación resistencia-peso que supera a la mayoría de las aleaciones de ingeniería, lo que lo convierte en un candidato ideal para componentes que deben seguir siendo livianos y al mismo tiempo soportar presiones externas sustanciales.
Una de las ventajas más importantes del titanio en esta aplicación es su excelente resistencia a la corrosión. A diferencia del acero inoxidable, que puede sufrir corrosión por picaduras y grietas en entornos ricos en cloruro, el titanio forma una capa de óxido estable y autorreparable que protege el metal subyacente de ataques químicos agresivos. Esta característica es particularmente valiosa en aplicaciones que involucran agua de mar, salmuera o corrientes de proceso ácidas donde otros materiales se degradarían rápidamente.
Además, el coeficiente de expansión térmica del titanio es notablemente menor que el de muchos materiales alternativos. Esta propiedad garantiza que las dimensiones del flotador permanezcan estables a pesar de las variaciones de temperatura, evitando cambios en el volumen de desplazamiento que podrían introducir errores de medición. La naturaleza no magnética del material también elimina la interferencia con los sistemas de acoplamiento magnético utilizados en muchos diseños de medidores de nivel, lo que garantiza una transmisión confiable de la señal desde el flotador al indicador externo.
- Resistencia superior a la corrosión en ambientes químicos agresivos, incluidos cloruros y ácidos.
- Alta relación resistencia-peso que permite una construcción robusta sin masa excesiva
- Bajo coeficiente de expansión térmica que garantiza estabilidad dimensional en todos los rangos de temperatura.
- Propiedades no magnéticas que evitan la interferencia con los sistemas de medición de nivel magnético.
- Excelente resistencia a la fatiga que respalda el funcionamiento cíclico a largo plazo sin degradación
3. Dimensiones de precisión y características de flotabilidad
La designación numérica de la bola flotante de Ti de 50,8*200 con mayor presión transmite información dimensional precisa que influye directamente en sus características de rendimiento. El diámetro de 50,8 mm y la longitud de 200 mm representan proporciones cuidadosamente calculadas que optimizan el volumen de desplazamiento del flotador manteniendo la compatibilidad con las dimensiones de la cámara del medidor de nivel estándar.
La flotabilidad, la fuerza ascendente que permite al flotador seguir los cambios de nivel del líquido, está determinada por el volumen de fluido desplazado por la parte sumergida del flotador. Para un flotador cilíndrico con extremos semiesféricos o elípticos, el volumen de desplazamiento total es función de las dimensiones generales del flotador y la densidad del fluido del proceso. La configuración 50,8*200 proporciona un volumen de desplazamiento que genera suficiente fuerza de flotación para superar el peso del flotador sin dejar de ser sensible a cambios de nivel relativamente pequeños.
En aplicaciones de alta presión, la densidad del fluido del proceso generalmente aumenta con la presión, lo que a su vez aumenta la fuerza de flotación que actúa sobre el flotador. Este fenómeno debe tenerse en cuenta durante la calibración del sistema para garantizar una indicación de nivel precisa en todo el rango de presión. El proceso de fabricación garantiza tolerancias dimensionales estrictas, por lo que cada unidad proporciona características de flotabilidad consistentes que permiten un comportamiento predecible del sistema.
| Parámetro | Especificación | Impacto en el rendimiento |
|---|---|---|
| Diámetro | 50,8 mm (2,0 pulgadas) | Compatible con tamaños de cámara de calibre estándar |
| Longitud | 200 milímetros (7,87 pulgadas) | Proporciona un volumen de desplazamiento óptimo |
| Material | Titanio (Grado 2 / Grado 5) | Resistencia a la corrosión y fuerza. |
| Espesor de la pared | Diseñado para clasificación de presión | Integridad estructural bajo alta presión. |
| Acabado superficial | Mecanizado de precisión | Flotabilidad constante y fricción reducida. |
| Presión de funcionamiento | Hasta 20 MPa (personalizable) | Adecuado para procesos de alta presión |
4. Ventajas operativas en los sistemas de medición de nivel de aleta magnética
Los medidores de nivel de solapa magnética representan una de las tecnologías de medición de nivel más utilizadas en aplicaciones industriales y ofrecen una indicación visual confiable de los niveles de líquido sin requerir energía eléctrica en el punto de medición. ElBola flotante Ti 50,8*200 con mayor presiónSirve como elemento sensor dentro de estos sistemas, convirtiendo los cambios de nivel de líquido en movimiento mecánico que se transmite a través de un acoplamiento magnético a un indicador externo.
El sistema magnético del flotador normalmente consta de imanes permanentes incrustados dentro del cuerpo del flotador o unidos a una funda magnética que se mueve con el flotador. A medida que el nivel del líquido sube o baja, el flotador se mueve verticalmente dentro de la cámara del medidor y el campo magnético que genera acciona aletas magnéticas externas o un indicador continuo. La precisión de este sistema depende fundamentalmente de la capacidad del flotador para seguir los cambios de nivel con precisión y sin atascarse ni atascarse.
Varias ventajas operativas distinguen al flotador de titanio en esta aplicación. En primer lugar, el acabado superficial liso del material y su resistencia a la corrosión evitan la acumulación de depósitos o incrustaciones que podrían impedir el movimiento del flotador. En segundo lugar, la flotabilidad constante del flotador garantiza que responda a los cambios de nivel con una histéresis mínima, proporcionando un seguimiento preciso tanto en condiciones de subida como de bajada de nivel. En tercer lugar, la robustez mecánica del flotador le permite resistir las fuerzas hidráulicas que se producen durante cambios rápidos de nivel o alteraciones del proceso.
- Transmisión de acoplamiento magnético confiable para una indicación externa precisa
- Fricción y desgaste mínimos para una vida útil prolongada
- Respuesta consistente a los cambios de nivel en todo el rango operativo
- Compatibilidad con varios diseños de indicadores de solapa magnéticos
- Requisitos de mantenimiento reducidos en comparación con materiales flotantes alternativos.
5. Análisis comparativo: flotadores de titanio versus acero inoxidable y polímero
Al seleccionar una bola flotante para aplicaciones de medición de nivel de alta presión, los ingenieros suelen evaluar varias opciones de materiales, cada una con distintas ventajas y limitaciones. La bola flotante de titanio ocupa un nicho de rendimiento específico que la convierte en la opción preferida para muchas aplicaciones exigentes, en particular aquellas que involucran medios corrosivos o condiciones de operación extremas.
Los flotadores de acero inoxidable, si bien se utilizan ampliamente y son rentables, enfrentan limitaciones en ambientes altamente corrosivos. Las grietas y picaduras por corrosión bajo tensión inducidas por cloruro pueden comprometer la integridad de los flotadores de acero inoxidable, particularmente a temperaturas elevadas. Además, la mayor densidad del acero inoxidable requiere mayores volúmenes de flotación para lograr la misma fuerza de flotación, lo que potencialmente limita la compatibilidad con cámaras de medición con espacio limitado.
Los flotadores de polímero, como los fabricados con PTFE o PEEK, ofrecen una excelente resistencia química y una construcción liviana. Sin embargo, su resistencia mecánica y estabilidad dimensional a temperaturas y presiones elevadas son generalmente inferiores a las alternativas metálicas. Los flotadores de polímero también pueden absorber fluidos del proceso con el tiempo, alterando sus características de flotabilidad y comprometiendo la precisión de las mediciones.
Los flotadores de titanio combinan la resistencia a la corrosión de los polímeros de primera calidad con la resistencia mecánica y la estabilidad dimensional de los metales. La baja densidad del material permite diseños de flotadores compactos que caben dentro de cámaras de medición estándar y al mismo tiempo proporcionan suficiente flotabilidad para un seguimiento confiable del nivel. Para aplicaciones que involucran agua de mar, salmuera, cloro o corrientes de proceso ácidas, el titanio ofrece un nivel de protección que el acero inoxidable no puede igualar.
Titanio
Excepcional resistencia a la corrosión, alta relación resistencia-peso, no magnético, dimensiones estables, ideal para medios agresivos y alta presión.
Acero inoxidable
Rentable, buena resistencia a la corrosión general, una mayor densidad requiere un mayor volumen, susceptible al ataque de cloruros.
Polímero (PTFE/PEEK)
Excelente resistencia química, peso ligero, menor resistencia mecánica, potencial de absorción de fluidos y cambios dimensionales.
6. Preguntas frecuentes sobre las bolas flotantes de alta presión
El diseño estándar está clasificado para presiones operativas de hasta 20 MPa (aproximadamente 2900 psi). Las configuraciones personalizadas pueden adaptarse a presiones más altas según los requisitos de aplicaciones específicas, con ajustes al espesor de la pared y la calidad del material.
El titanio exhibe un bajo coeficiente de expansión térmica, lo que significa que los cambios dimensionales debido a las variaciones de temperatura son mínimos. Esta estabilidad garantiza que las características de flotabilidad permanezcan constantes en todo el rango de temperaturas de funcionamiento, normalmente de -40 °C a 200 °C para diseños estándar. Las temperaturas elevadas pueden requerir la consideración de la selección del grado del material para mantener las propiedades mecánicas.
Sí. El flotador de titanio está diseñado específicamente para su uso en sistemas de medición de nivel con solapa magnética. Las propiedades no magnéticas del titanio eliminan la interferencia con el acoplamiento magnético, mientras que el flotador puede equiparse con imanes integrados o un manguito magnético para accionar el indicador externo.
Debido a la excepcional resistencia a la corrosión y durabilidad mecánica del titanio, los requisitos de mantenimiento son mínimos. Se recomienda una inspección periódica para detectar depósitos superficiales o daños mecánicos, particularmente en aplicaciones que involucran fluidos de proceso con alto contenido de sólidos. La superficie lisa del flotador normalmente resiste la suciedad, lo que reduce la necesidad de limpieza en comparación con otros materiales.
Si bien los flotadores de acero inoxidable son generalmente más económicos, los flotadores de titanio ofrecen una resistencia a la corrosión superior, particularmente en ambientes clorados y ácidos. La menor densidad del titanio también permite diseños de flotador más compactos, y las propiedades no magnéticas del material garantizan una compatibilidad óptima con los sistemas de medición de nivel magnético.
Las aplicaciones abarcan múltiples industrias, incluido el procesamiento químico, la producción de petróleo y gas, las plataformas marinas, la generación de energía, el tratamiento de agua y la fabricación de productos farmacéuticos. Cualquier proceso que requiera una medición precisa del nivel de líquido en entornos corrosivos o de alta presión puede beneficiarse de las características de rendimiento de este flotador de titanio.
Para obtener orientación experta sobre cómo seleccionar la bola flotante adecuada para los requisitos específicos de su aplicación,sanloofrece soporte técnico integral y consulta de ingeniería.
